ULTRASSÔNICO
A TECNOLOGIA E A PRECISÃO QUE VOCÊ PRECISA NA MEDIÇÃO DE GÁS

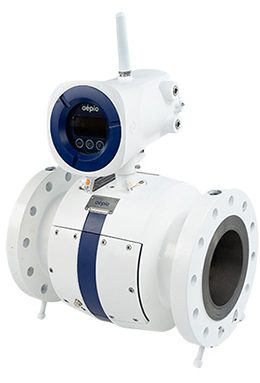

Com direitos de propriedade intelectual independentes, o medidor de gás
ultrassônico TUS é caracterizado com alta precisão, confiabilidade e
estabilidade. O produto atende a demanda de diferentes usuários com seus
múltiplos layouts de trilhas sonoras e suporte a múltiplos modos de
comunicação.
O medidor está equipado com um sensor de temperatura embutido que
mede a temperatura dentro dos tubos e corrige automaticamente a
expansividade do invólucro do medidor para evitar imprecisões de medição
causadas por expansões e contrações térmicas do invólucro do medidor.
Com base no padrão internacional ISO 17089, no padrão americano AGA9 e
no padrão nacional GB/T 18604, sendo um medidor ideal para os usuários
obterem medições com alta precisão e confiabilidade, o produto é adequado
para utilização em gasodutos de longa distância, gás de combustão urbana,
petróleo, indústrias químicas, elétricas e metalúrgicas.
ESTRUTURA PRINCIPAL

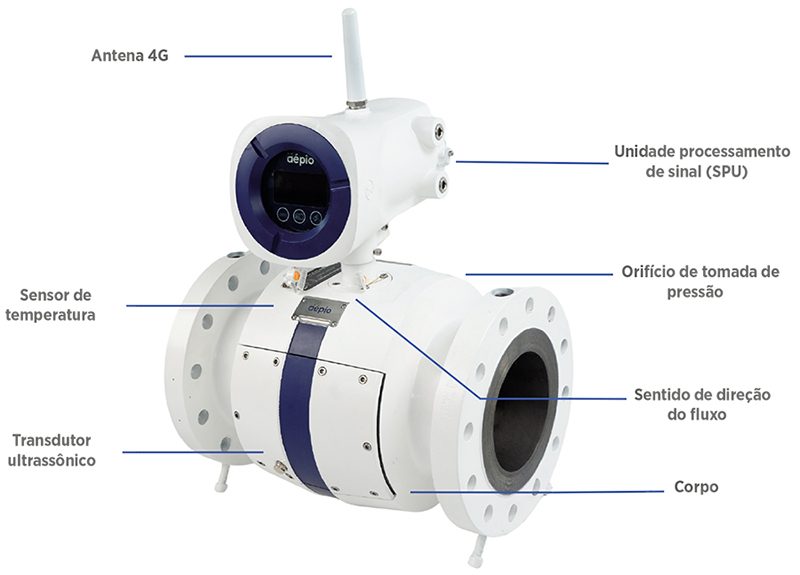

O medidor de gás ultrassônico TUS consiste no corpo do medidor, SPU (Unidade de Processamento
de Sinal), transdutor ultrassônico, sensor de temperatura e módulo de telecomunicações (opção sob
consulta).
FUNCIONAMENTO
O medidor de gás ultrassônico mede a relação entre o tempo de propagação da onda acústica no
meio fluente e a vazão, que é o seu princípio de funcionamento. Geralmente, a velocidade real da
propagação da onda acústica no fluxo de gás pode ser calculada pelo componente da velocidade da
onda acústica propagada em meio estacionário (Cf) e velocidade axial média do fluxo (Vm) na direção

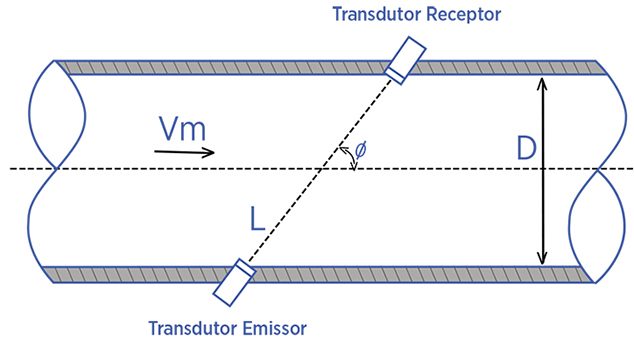

de propagação da onda acústica. O desenho abaixo, mostra a relação entre o tempo de propagação a
jusante e a montante e todas as variáveis.
DIMENSÕES DO EQUIPAMENTO

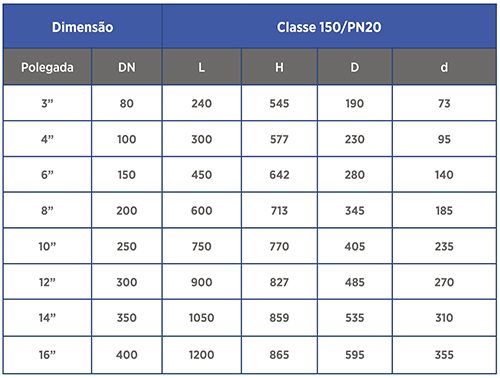

A Tabela* mostra as dimensões externas do medidor de gás ultrassônico TUS (mm), sendo:
• H: Altura total do equipamento.
• L: Largura total do equipamento.
• D: Diâmetro externo.
• d: Diâmetro interno.
*Veja as dimensões completas das demais classes (300, 600 e 900) do medidor ultrassônico TUS no botão abaixo.
